概述

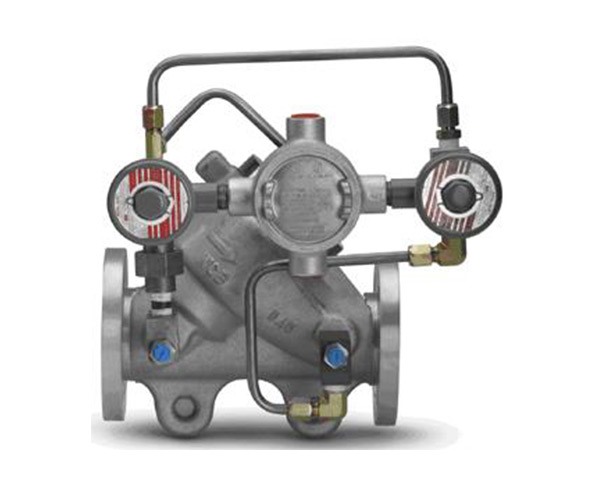

FBDF系列防爆数控电液阀是由电磁先导阀控制活塞的液动阀。该阀具有密封好、无泄漏、慢开慢关可调功能，适用范围广，是石油、化工行业对输送介质流量实现自动计量及控制的终端执行元件，是实现装车控制的专用阀门。

结构及工作原理

电液数控阀是活塞式数字控制阀，由活塞阀体、常开电磁阀、常闭电磁阀、过滤网以及针阀组成。工作原理：本阀是按照平衡活塞的原理，采用先导控制的。弹簧偏置到一个闭环的位置。压差抵消了弹簧的张力，打开主阀并建立流动流量。不同的压力引导改变活塞侧边弹簧的位置。（工作原理图及控制曲线图见下图）

在管道输送介质过程中，当需要开启阀门时，由批控器发出阀门开启信号，常开电磁阀通电（关闭），同时常闭电磁阀通电（开启）。这时，由上游通向主阀活塞上的腔室通道被截止，主阀活塞上腔室通向下游的通道导通，活塞体下部的压力高于上部压力，介质通过常闭电磁阀通道排向下游管道，主阀在液体自身的压力下打开。

当需要关闭阀门时，常开电磁阀断开（开启），同时常闭电磁阀断开（关闭）。这时，由上游连通主活塞体上的腔室，腔室通向下游的通道关闭。上游的高压介质通过常开电磁阀进入主活塞体上的腔室。此时，活塞上下部压力相等，在弹簧力的作用下使主阀关闭。在主阀开启和关闭的过程中，常开电磁阀通电（关闭），常闭电磁阀断电（关闭）。这时，上下游通道，均处于截止状态，介质压力被截聚在主阀活塞腔室内，使得主阀由于液压差而被锁死在固定的打开位置上，从而保持住了主阀出口送出一个恒定的流量。

当上游流量发生变化时，由于发油控制器根据流量计的反馈信号给相应的电磁阀发出信号，就能重新自动调节到预先设定的流量值。

产品特点

² 精确的流量控制：活塞式数字控制阀设计主要用于与批量控制器配合使用时，提供精确的流量控制。该阀是通过预置的低流量启动、高流量装车、低流量关闭等几个过程实现自动控制的。该阀在管线压力波动时也能维持管线流量恒定，使流量计提供最高的计量精度。其控制曲线图如上所示。

² 开闭灵活，操作简便

² 密封可靠，无泄漏

² 具有慢开，慢关可调功能，无“水击”

² 可手动及自动控制

² 可控调节，实现恒流

² 可水平，垂直按装，适用范围广

² 维修方便，使用寿命长

² 过冲量小，与微机配套，重复性误差<3‰

技术参数

1、公称通径（mm）：40、50、80、100、150、200

2、公称压力（Mpa）：1.6、2.0、2.5、4.0。

3、温度：环境温度-40℃～+60℃

4、介质粘度（mps）：低粘度

5、防爆等级： ExdⅡBT4

6、材质：不锈钢、铸钢

7、供电电源：DC24V或AC220V

适用介质
