系统概述

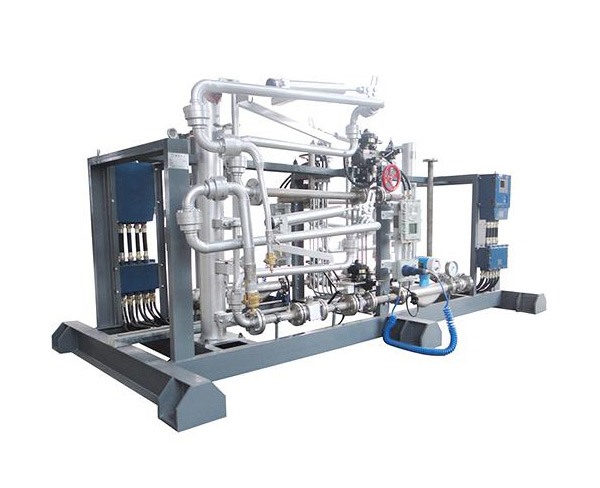

撬装式汽车装载站是汽车流体装卸设备的延伸产品，是集设计、安装、调试为一体的自动化装载设备，是集成装车栈台内所有仪表、设备、管道等在内的有机结合体。
组成及功能
定量装车撬装控制系统：是指将每一个装车鹤位内的仪表和设备集成在一个专用的框架结构内，仪表和设备包括：装车鹤管、流量计、防溢油静电报警控制器、压力变送器、装车流量控制调节阀、紧急切断阀、装车泵、批量控制器等.将装车控制仪、流量计阀门、管道、附属设备、鹤管、中间连接件及电缆、桥架等集成在一个整体的钢结构平台上，只预留工艺连接口和控制电源和通讯接口，这个整体集成部分称为装车橇。将现场露天施工变为工厂化制造，可大大缩短工期，保证质量。
合肥精大公司设计制造的撬装平台是国内领先的上装加下装式发料系统，具有高性能、高可靠性。所有制造装配工序都严格按照ISO9001：2000质量控制标准完成，保证质量。产品设计为一种模块化的系统，包括了安全保障系统、计量系统、配管系统、电气系统、添加剂控制系统、仪器仪表和发料控制设备等。
主要特点
1. 按客户要求进行设计生产，配置灵活；
2. 设备检测、调试在工厂内按国标完成。省却大量的现场安装、调试时间和费用。
3. 装车橇将控制仪、流量计、阀门、管道、附属设备、鹤管、中间连接件及电缆、桥架等集成在一起，现场安装方便，且整体维护方便；
4. 橇装系统在现场安装方便，其移动、搬迁等都比较容易；
装车橇省去传统的现场工艺安装及仪表安装的繁琐及制造时间，在工厂制作、测试更为方便，发现问题整改更为便利，质量也更能得到保证。
选型说明：
|
JD-ZCQ |
-XXX |
-NX |
-X |
-X |
|
产品型号 |
管道口径 |
鹤管数量 |
撬装形式 |
介质类型 |
管道口径： 100：撬内工艺管道设备口径DN25
200：撬内工艺管道设备口径DN50
300：撬内工艺管道设备口径DN80
400：撬内工艺管道设备口径DN100
鹤管数量： NX：表示鹤管数量。X=1,2,3,4。。。
撬装形式： T:顶部装车撬
B:底部装车撬
R:卸车撬
J:计量撬
介质类型： I:成品油
L:LNG/LPG
A:醇醚类
O:烯烃类
